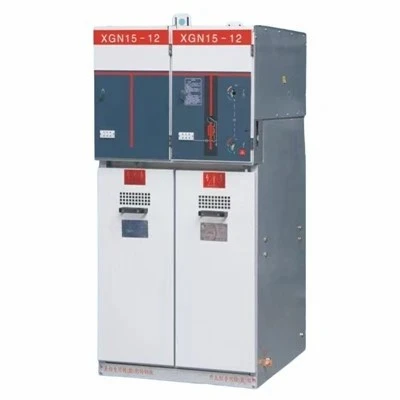

نظرة عامة على المنتج
تم تصميم لوحة المفاتيح الكهربائية الأساسية لاستقبال الطاقة المجمعة من محولات المرافق أو المولدات وتوزيعها بأمان على لوحات التوزيع الفرعية- والأحمال الصناعية الثقيلة. تم تصنيفها حتى 6300 أمبير، 690 فولت تيار متردد، مع دائرة قصر- تتحمل تصنيفات تصل إلى 100 كيلو أمبير/1 ثانية. مصمم للعمليات الصناعية المستمرة، والبنية التحتية التجارية، ومحطات المرافق الفرعية التي تتطلب تحملًا صارمًا للخطأ والامتثال التنظيمي.
المواصفات الفنية
|
المعلمة |
نطاق المواصفات |
معيار الامتثال |
|
تصنيف الجهد التشغيلي (UE) |
ما يصل إلى 690 فولت تيار متردد، 50/60 هرتز |
إيك 61439-1/-2 |
|
التصنيف الحالي (في) |
ما يصل إلى 6300A |
إيك 61439 |
|
تيار قصير-مقاوم للوقت (Icw) |
ما يصل إلى 100 كيلو أمبير / 1 ثانية |
إيك 60939 |
|
نموذج الفصل الداخلي |
النموذج 2ب، النموذج 3ب، النموذج 4أ/4ب |
إيك 61439-2 |
|
تصنيف حماية الضميمة |
IP30 إلى IP54 (المتغيرات الداخلية/الخارجية) |
إيك 60529 |
|
مادة بسبار |
T2 Electrolytic Copper (Conductivity >= 98% IACS) |
أستم B187 / جيجابايت / تي 5585 |
|
مادة الضميمة |
1.5 ملم - 2.0 ملم على البارد - إطار من الصلب المدلفن؛ ألواح الأبواب 2.0 ملم |
ايزو 9001 |
|
المعالجة السطحية |
طلاء إيبوكسي- بمسحوق بوليستر (معيار RAL 7035، سمك لا يقل عن . 80 أم) |
ايزو 2409 |
الميزات الرئيسية
القدرة على تحمل الأخطاء العالية:تم تصميم الإطار الهيكلي وأنظمة دعم قضيب التوصيل الرئيسي للتعامل مع القوى الكهروديناميكية التي تصل إلى 100 كيلو أمبير لتيار الدائرة القصيرة-بدون تشوه هيكلي أو ميكانيكي.
الفصل الداخلي المعياري:تعمل التخطيطات المجزأة حتى النموذج 4ب على تقييد أقواس الأخطاء في مناطق فردية وتسمح بالصيانة الأمامية الآمنة- للوحدات الوظيفية دون إيقاف تشغيل النظام بالكامل.
الأداء الحراري الأمثل:تحافظ تكوينات التهوية وواجهات وصلات التوصيل المطلية بالفضة- على ارتفاع درجة حرارة التشغيل إلى أقل من 65 كلفن عند التحميل المستمر الكامل.
القياس والحماية المتكاملة:حجرات أدوات مخصصة مصممة لاستيعاب قواطع دائرة الهواء (ACBs) وعدادات الطاقة-متعددة الوظائف ومرحلات الحماية القابلة للبرمجة.
التطبيقات
مصانع الصناعات الثقيلة:توزيع الطاقة المركزية لخطوط معالجة المعادن، ومنشآت تصنيع المواد الكيميائية، ومصانع التجميع الآلية.
العقارات التجارية:تجميع الطاقة الرئيسية لمباني المكاتب الشاهقة-ومجمعات التسوق ومراكز المؤتمرات البلدية.
البنية التحتية الحيوية:لوحات المفاتيح الأساسية لمراكز البيانات، ومرافق معالجة المياه البلدية، وشبكات الطاقة في محطات المطار.
تكامل الطاقة المتجددة:تجميع مرافق متعددة-لتغذية عاكسات الطاقة الشمسية أو مولدات توربينات الرياح قبل مزامنة الشبكة.
التخصيص
مطابقة -المخطط الخطي (SLD):تخطيطات مخصصة-مصممة لتتوافق مع المخططات الكهربائية المقدمة، ومتطلبات إدخال الكابلات العلوية/السفلى، وقيود البصمة المكانية.
تكامل مكونات المفاتيح الكهربائية:تم تكوين إعدادات التثبيت الداخلية لتضم مكونات معينة تابعة لجهات خارجية (Schneider وABB وSiemens وEaton) أو-علامات تجارية محددة.
أبعاد العلبة والانتهاء:عروض وأعماق خليجية معيارية تتكيف مع قيود غرفة التبديل؛ مواصفات ألوان RAL المخصصة وخيارات الفولاذ المقاوم للصدأ (SUS304/SUS316) للبيئات المسببة للتآكل.
التصنيع ومراقبة الجودة
تصنيع الصفائح المعدنية باستخدام الحاسب الآلي:تحافظ أنظمة القطع بالليزر والتثقيب البرجي Amada CNC على تفاوتات التجميع الهيكلي في حدود +/- 0.2 مم.
معالجة بسبار:تضمن مراكز ثني وتثقيب النحاس الآلية باستخدام الحاسب الآلي (CNC) محاذاة دقيقة للثقب ومفاصل توصيل ذات مقاومة منخفضة.
التحقق من عزم الدوران وحماية المفاصل:يتم ربط جميع الوصلات النحاسية-إلى-المسامير النحاسية عبر مفاتيح عزم الدوران المعايرة باستخدام غسالات زنبركية قرصية؛ أسطح التلامس مطلية بمعجون مضاد للأكسدة-.
الاختبارات الروتينية في المصنع (وفقًا للمواصفة IEC 61439-2):
التحقق من خصائص العزل الكهربائي (اختبار تحمل تيار متردد 2.5 كيلو فولت لمدة دقيقة واحدة).
فحص استمرارية دائرة الحماية (مقاومة الأرض <0.1 أوم).
اختبار التشغيل الميكانيكي لآليات تشابك الكسارة.
الشهادات والوثائق
الامتثال للمعايير:تم اختبار النوع-وفقًا لمعايير IEC 61439-1 وIEC 61439-2.
نظام الجودة:منشأة تصنيع حاصلة على شهادة ISO 9001:2015.
الوثائق الفنية المقدمة:
lرسومات تخطيط الترتيب العام (GA) وملفات الخطوات ثلاثية الأبعاد.
الرسوم التخطيطية الكهربائية وتخطيطات الأسلاك الطرفية.
lشهادات اختبار نوع المكون- وتقارير الاختبار الروتيني للمصنع.
lأدلة التشغيل والصيانة وقوائم قطع الغيار.
التعبئة والتغليف والتسليم
تصدير-حماية الدرجة:مؤمن ضد-التبخير الثقيل-المزالج الخشبية المجانية؛ ألواح ملفوفة بغلاف بلاستيكي من حاجز الرطوبة -VCI ومختومة بحواجز امتصاص الصدمات الزاوية-.
أحكام المناولة:عروات رفع مدمجة على الإطارات العلوية لتجهيز الرافعة؛ قنوات قاعدة الرافعة الشوكية ملحومة بالأسفل من أجل النقل الآمن للمستودعات.
وثائق الشحن:يتم إصدار بوليصة الشحن والفاتورة التجارية وقائمة التعبئة وشهادة المنشأ قبل الوصول إلى الميناء.
