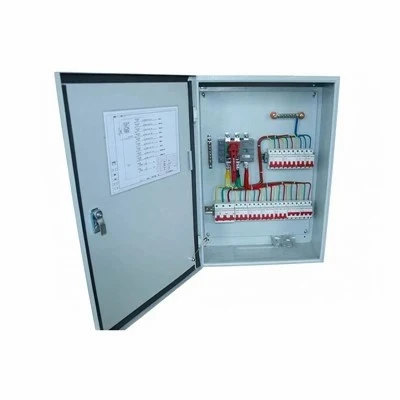

نظرة عامة على المنتج وهندسة المواصفات
يقوم مركز التحكم في المحركات بتوزيع الطاقة والتحكم في المحركات بشكل مركزي ضمن مجموعة وحدات قائمة بذاتها. مصمم للبيئات الصناعية التي تتطلب حماية منسقة لوحدة التغذية، وبدء تشغيل المحرك (DOL، وبدء التشغيل الناعم، وVFD)، وتكامل القياس عن بعد في الوقت الفعلي.
المواصفات الفنية الأساسية
|
المعلمة |
معيار المواصفات |
|
جهد النظام |
380 فولت إلى 690 فولت تيار متردد، 3 مراحل، 50/60 هرتز |
|
تصنيف بسبار الرئيسي |
ما يصل إلى 4000 أمبير (موصلية نحاس كهربائيًا بنسبة 99.9%) |
|
-تقييم تيار الدائرة القصيرة (SCCR) |
ما يصل إلى 100 كيلو أمبير عند 480 فولت دون قيود على الصمامات |
|
حماية الضميمة |
نيما 1، نيما 12، نيما 3R، نيما 4X / IP54 إلى IP65 |
|
الفصل الداخلي (نموذج) |
من النموذج 2ب إلى النموذج 4ب (IEC 61439-2) |
|
الامتثال للمعايير |
يو ال 845، وكالة الفضاء الكندية C22.2 رقم . 254، اللجنة الكهروتقنية الدولية 61439-1/-2 |
يتطلب تكوين MCC تحديد ملف تعريف الحمل الكهربائي، وسعة شريط التوصيل، والبصمة المادية، ونمطية الوحدة.
حجم الوارد الرئيسي وشريط التوصيل
حساب إجمالي حمل التشغيل المتصل بالإضافة إلى عامل التنوع.
حدد مادة قضيب التوصيل: النحاس القياسي أو النحاس المطلي بالفضة-لتقليل المقاومة الحرارية عند الوصلات المثبتة بمسامير.
تحديد مستويات تقوية الناقل الأفقي والرأسي بناءً على تيارات الأعطال المحتملة المحسوبة (kA).
أنواع وحدات البادئ والتغذية
الوحدات الثابتة:-فعالة من حيث التكلفة للمضخات والمراوح غير-الحرجة والمستمرة-.
وحدات السحب -الخارجية (القابلة للسحب): وحدات التوصيل المعيارية-في الدلاء مما يسمح بالاستبدال المباشر أو الصيانة دون إيقاف تشغيل المجموعة بأكملها. تمنع مقابض الفصل المتشابكة الإدخال أو الإزالة تحت الحمل.
تكامل محرك الأقراص: وحدات VFD مخصصة ومقصورات تشغيل ناعمة-تتميز بتهوية قسرية-أو قنوات عادم معزولة للحرارة-.
التطبيق والملاءمة البيئية
تم تصميم مجموعات مركز التحكم في المحرك (MCC) لبيئات تشغيلية محددة حيث تحدد الموثوقية الكهربائية وقت تشغيل المنشأة.
معالجة المياه ومياه الصرف الصحي
حاويات مصنوعة من الفولاذ المقاوم للصدأ NEMA 4X 304/316L مع مركبات ثنائي الفينيل متعدد الكلور (PCBs) داخلية مطلية بشكل مطابق - لمقاومة كبريتيد الهيدروجين والرطوبة العالية.
النفط والغاز والبتروكيماويات
تم اختبار البنية المقاومة للقوس -(إمكانية الوصول من النوع 2B) وفقًا لمعايير IEEE 37.20.7، مما يخفف من مخاطر الانحناء الداخلي في المناطق الخطرة المصنفة.
التصنيع الثقيل والتعدين
إطارات فولاذية هيكلية ثقيلة- مصممة لتحمل الاهتزاز الميكانيكي المستمر ودرجات حرارة التشغيل المحيطة العالية التي تصل إلى 50 درجة دون انخفاض.
تدمج عمليات المصنع التصنيع الدقيق للمعادن، ومعالجة قضبان التوصيل الآلية، والتحقق الكهربائي الصارم قبل الشحن.
تصنيع الضميمة:يحافظ القطع بالليزر CNC والثني الآلي على تفاوتات الأبعاد في حدود +/- 0.2 مم عبر المقاطع الرأسية المعيارية.
تصنيع بسبار:يضمن التثقيب والثني والمسامير التي يتم التحكم فيها -باستخدام CNC ضغط تلامس ثابت عبر جميع أسطح الوصلات، ويتم التحقق من ذلك من خلال اختبار المقاومة -الميكرو أوم.
التحقق من الجودة والاختبار:تخضع كل مجموعة مكتملة لاختبار جهد تحمل العزل الكهربائي (hipot)، والتحقق من التعشيق الوظيفي، واختبار حقن التيار الأساسي وفقًا لمتطلبات UL 845 / IEC 61439. يتم توفير وثائق اختبار قبول المصنع (FAT) مع كل رقم تسلسلي.
دليل المشتريات والطلبات
قامت الشركة بإجراء تحليل للميزة التنافسية للتعرف على نقاط القوة والضعف لديها مقارنة بمنافسيها.
تقديم الرسم
قم بتوفير -مخططات خطية مفردة (SLD)، وخطط التحكم، وقيود التخطيط المكاني للغرفة الكهربائية.
01
مراجعة الهندسة
يتحقق فريق هندسة التطبيقات لدينا من تنسيق SCCR، وحسابات الارتفاع الحراري، والامتثال للقوانين الكهربائية لبلد الوجهة.
02
رسومات الموافقة
تم إرسال مخططات CAD وأسلاك تفصيلية لتوقيع العميل-في غضون 5 أيام عمل من تقديم الطلب.
03
الإنتاج والدهون
تمتد دورة الإنتاج القياسية من 6 إلى 10 أسابيع، وتنتهي باختبار FAT من قبل العميل أو الطرف الثالث.
04
اللوجستية
يتم شحنها في وحدات شحن معيارية مثبتة بمسامير مع عيون رفع، وأحكام رفع الرافعة، وحزم وثائق كاملة.
05
باعتبارنا أحد أكثر مصنعي وموردي مراكز التحكم في المحركات خبرة في الصين، فإننا ندعم أيضًا الخدمة المخصصة. نرحب بكم بحرارة لشراء مركز التحكم في المحركات عالي الجودة من مصنعنا. إذا كان لديك أي استفسار حول قائمة الأسعار، فلا تتردد في مراسلتنا عبر البريد الإلكتروني.
